WM70 mega yacht 6 ponts

Navire de 70 m avec 6 ponts équipé de plusieurs jakuzzi, d'une piscine, d'un hélipad et d'un grand garage renfermant 3 annexes: 2 semi rigides et une limousine. L'echelle retenue à été augmenter: 1/35. A cette echelle cela reste encore un monstre de 200 x 46 cm poids 37 Kg.

C'est une construction sur plusieurs années qu'il faut appréhender pour ce modèle plutôt réservé aux modélistes expérimenté.

Premier assemblage: la quille
Premier assemblage: la quille
Pose à blanc des couples
Pose à blanc des couples
Renforcement du squelette avec la pose des baguettes
Renforcement du squelette avec la pose des baguettes
Une petite idée de la taille du bébé
Une petite idée de la taille du bébé

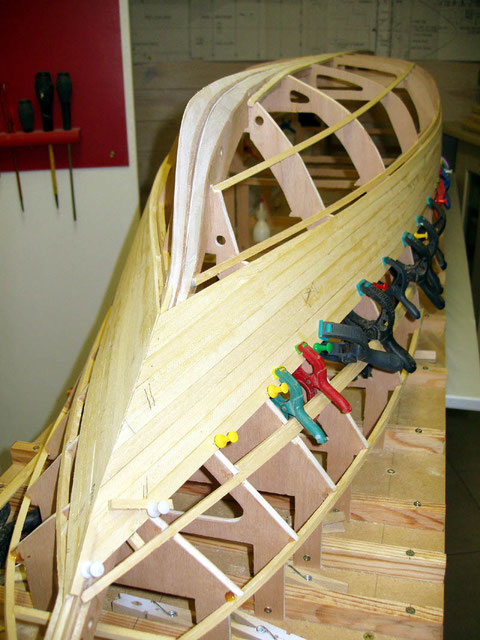

Collage des premières baguettes de bordé
Collage des premières baguettes de bordé
Le travail est long sur un modèle de cette taille, on s'en doute !
Le travail est long sur un modèle de cette taille, on s'en doute !
Les bordés s'ajustent les uns derrières les autres.
Les bordés s'ajustent les uns derrières les autres.
Bientôt la fin, on termine par les fonds
Bientôt la fin, on termine par les fonds
Plus que les dernières baguettes contre la quille
Plus que les dernières baguettes contre la quille
La coque terminée
La coque terminée
Masticage de la coque
Masticage de la coque
L'intérieur
L'intérieur
Découpage des portes du garage des annexes
Découpage des portes du garage des annexes
Les panneaux ouvrents coté intérieurs
Les panneaux ouvrents coté intérieurs
Ouverture des hublots
Ouverture des hublots
Cadres intérieurs des hublots
Cadres intérieurs des hublots
Portes cotées estérieures
Portes cotées estérieures
Système de charnières vue de l'intérieur
Système de charnières vue de l'intérieur
Portes en places
Portes en places
Profilé plastique destiné à récupérer l'eau pouvant s'introduire par les portes du garage
Profilé plastique destiné à récupérer l'eau pouvant s'introduire par les portes du garage
Préparation du planché du garage avec ses deux trappes d'acces aux moteurs
Préparation du planché du garage avec ses deux trappes d'acces aux moteurs
Perçage des hublots
Perçage des hublots
Premier travaux sur les pavois
Premier travaux sur les pavois
Préparation des baguettes de pavois
Préparation des baguettes de pavois
Gabarit de pose des pavois. Ils seront tronçonnés après habillage
Gabarit de pose des pavois. Ils seront tronçonnés après habillage
Raccord de proue des pavois
Raccord de proue des pavois
Pose de lu placage intérieur en fibre
Pose de lu placage intérieur en fibre
Enduit sur l'extérieur du pavois
Enduit sur l'extérieur du pavois
Préparation des deux moteurs speed 700
Préparation des deux moteurs speed 700
Mise en place des safrans de transmission
Mise en place des safrans de transmission
Pose à blanc des ensembles moteurs-tube d'étambots dans la cale
Pose à blanc des ensembles moteurs-tube d'étambots dans la cale
Pose de la couche de protection G4 dans la coque
Pose de la couche de protection G4 dans la coque
Puis mise en peinture blanche.
Puis mise en peinture blanche.
Découpe des pièces d'ossature de la poupe
Découpe des pièces d'ossature de la poupe
Pose des supports
Pose des supports
Mise en place des traverses horizontales
Mise en place des traverses horizontales
Découpage du plancher de la terrasse piscine
Découpage du plancher de la terrasse piscine
Habillage de la partie centrale de la poupe
Habillage de la partie centrale de la poupe
Plaquage des flancs
Plaquage des flancs
C'est au tour des cotés
C'est au tour des cotés
L'ensemble fini - Reste à réaliser l'ouverture du garage à jetski
L'ensemble fini - Reste à réaliser l'ouverture du garage à jetski
La même en vue de dessus
La même en vue de dessus
Mise en place moteurs sous le plancher du garage
Mise en place moteurs sous le plancher du garage
Plancher du garage avec ses 2 trappes de visites étanches
Plancher du garage avec ses 2 trappes de visites étanches
Local garage
Local garage
Tracé du local technique qui recevra les moteurs des mécanismes d'ouverture des portes
Tracé du local technique qui recevra les moteurs des mécanismes d'ouverture des portes
Fabrication des "marches" support guindeau et bossoir
Fabrication des "marches" support guindeau et bossoir

Lien vers une série d'articles sur cette construction / link for a serie of articles on it construction

http://navi.modelisme.com/article679.html
